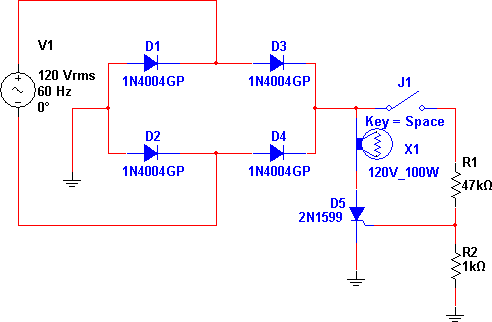

Esta configuração mostra como é possível controlar uma carga resistiva de potência, na rede de 110 V, usando um SCR. O controle é de onda completa e a corrente que circula através da chave é muito pequena, o que significa que até mesmo reed-switches e reed-relés podem ser usados. No entanto, não existe isolamento da rede, o que significa que existe perigo de choques na chave de controle. O circuito admite cargas até 100 W, se bem que os diodos de 1 A conduzam apenas em metade dos semiciclos. Para 220 V podem ser usados diodos 1N4007. Para a rede de 110 V o SCR pode ser o TIC106B e para a rede de 220 V o TIC106D. Nos dois casos, para cargas acima de 40W o SCR deve ser dotado de um dissipador de calor. Na simulação no Multisim, aperte a barra de espaço para ver a lâmpada acender.
A simulação e a netlist estão disponíveis clicando aqui.
