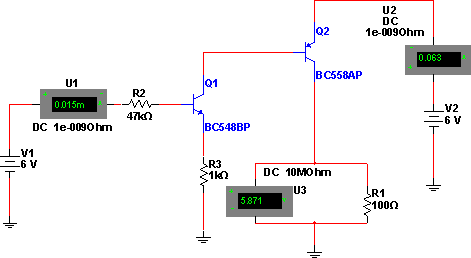

Com o circuito apresentado o nível alto numa saída integrada CMOS faz com que seja aplicada a uma carga uma tensão da ordem de 5,8 V com uma corrente até 60 mA. A corrente de entrada é de apenas 15 uA. A tensão de alimentação deste circuito pode ficar entre 3 V e 12 V e para correntes maiores podemos reduzir R2 até 4,7 k ? e trocar Q2 por um BD136 ou TIP32, caso que correntes de saída até mais de 1 A podem ser obtidas. Neste caso, o transistor de potência deve ser montado num bom radiador de calor. No circuito simulado no Multisim 11.0 temos indicadores de tensão e corrente para mostrar o seu funcionamento com uma carga de 100 ? com 6 V (60 mA).
Veja outros circuitos de etapas de excitação CMOS para diversos tipos de acionamento com diversas potências.
Download da simulação e a netlist.
