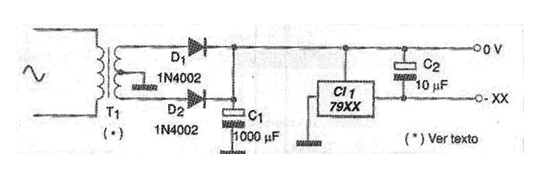

Da mesma forma que podemos regular a tensão no ramo positivo do circuito, podemos ter a regulagem negativa. Para essa finalidade, podemos contar com os circuitos integrados da série 79xx, onde o xx pode variar de 05 a 15 indicando, tensões de 5 a 15 V. Na figura temos o circuito completo de uma fonte negativa de tensão, usando um CI da série 79xx. É preciso observar que a disposição dos terminais nos CIs 79xx é diferente dos CIs 78xx. O circuito integrado deve ser dotado de um radiador de calor apropriado e o capacitor de desacoplamento de saída pode ter valores diferentes do indicado, conforme o fabricante do CI. O transformador deve ter um enrolamento secundário com uma tensão de pelo menos 2 V a mais do que a tensão que se deseja na saída da fonte, ou seja, a tensão do regulador utilizado.
