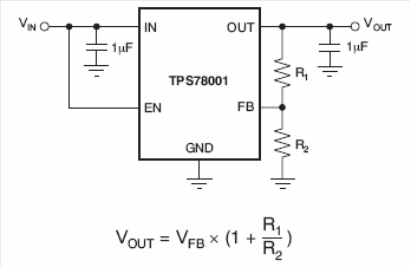

A série de LDO (Low Dropout) TPS80 da Texas Instruments (www.ti.com) pode fornecer tensões de saída de 1,5 a 54,2 V fixos ou ajustável de 1,22 a 5,25 V com corrente máxima de saída de 150 mA. A queda de tensão é de apenas 200 mV com 200 mA de corrente de saída. A potência consumida é extremamente baixa, com uma corrente de apenas 500 nA. O circuito é estável com capacitores cerâmicos de 1 uF e além disso ele possui tanto proteção térmica como proteção contra sobrecorrente. Os invólucros do circuito integrado podem ser tanto o TSOT23-5 como o SQN-5. Outra característica importante é a seleção de dois níveis de tensão de saída, o que permite ao projetista dirigir o projeto das fontes para aplicações específicas. A programação de tensão é feita por EPROM. Os leitores interessados em mais informações podem obter o datasheet diretamente no site da Texas Instruments. Na figura temos o diagrama para um regulador ajustável, com a fórmula para o cálculo dos componentes que programam a tensão de saída.
Na tabela abaixo temos os valores de R1 e R2 para algumas tensões de saída.
