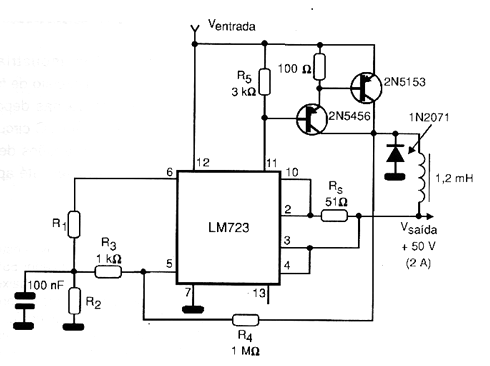

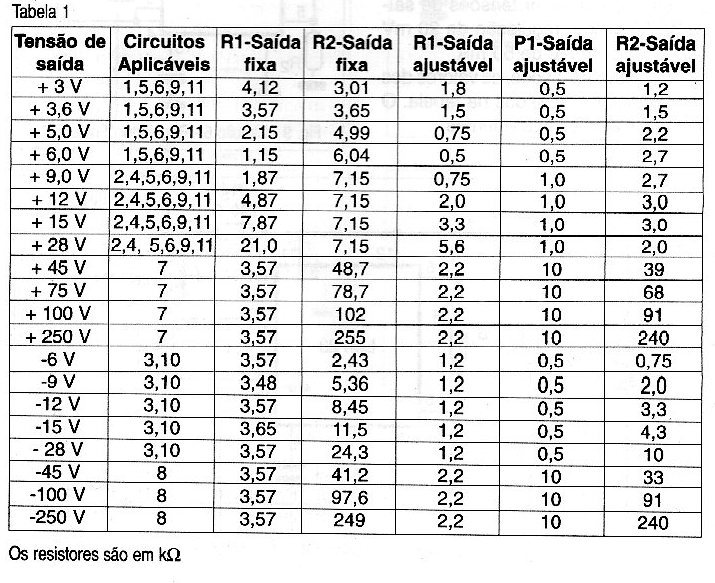

Uma fonte chaveada com saída de 5 V e saída de 2 A é mostrada na figura. Para 2A de saída a regulagem de carga é de 80 mV. Os transistores admitem equivalentes. A tabela 1 também fornece dados para se obter outras tensões em função dos resistores usados.Nessa tabela 1 temos os valores dos resistores para diversas tensões de saída com os circuitos em que os valores são aplicáveis.
