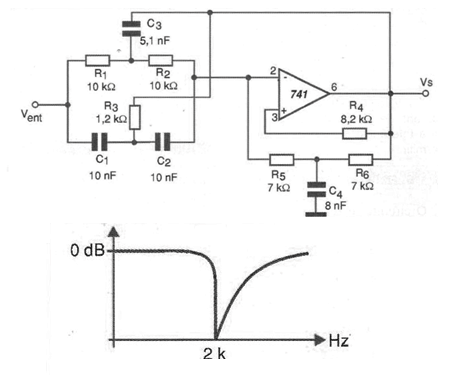

Uma configuração interessante de filtro rejeitor de banda sugerida pela Texas Instruments em seu Linear and Interface Circuits Applications – Volume 1 é a mostrada na figura. Trata-se de um circuito que usa um filtro passivo na entrada (duplo T) seguido de um filtro ativo com um amplificador operacional 741. O circuito é sintonizado para uma frequência de 2 kHz e sua curva de resposta é mostrada na mesma figura. Essa frequência é dada basicamente pelo duplo e pelo simples T no circuito de realimentação negativa do operacional. O ganho do circuito é 0 dB para as frequências que não estejam em torno de 1 kHz. Na frequência de 2 kHz a atenuação chega aos - 30 dB. O fator Q resultante está em torno de 23. Evidentemente, os componentes podem ter seus valores alterados para que o filtro opere centralizado em outras frequências. Também lembramos que a fonte de alimentação deve ser simétrica.
