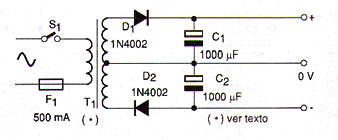

A fonte apresentada tem o circuito mostrado na figura, podendo ser usados transformadores de 5 + 5, 6 + 6, 7,5 + 7,5 , 9 + 9 V e até 12 + 12 V conforme a tensão desejada na saída. Observamos que a tensão sem carga (em aberto) é a tensão de pico do secundário do transformador, ou seja, um valor bem mais alto que pode chegar aos 18 V no caso dos transformadores de 12 V. Assim, para operacionais que tenham tensões máximas de 15 V deve ser usado um transformador com, no máximo, 9 V de secundário. A corrente máxima dessa fonte é dada pelo transformador. Para essa configuração recomendamos uma corrente máxima de 500 mA. Os capacitores devem ter tensões de trabalho pelo menos 2 vezes maior que a tensão do secundário do transformador usado, pois eles carregam-se com a tensão de pico.
Lista de Material
D1, D2 – 1N4002 – diodos retificadores de silício
T1 – Transformador – primário de acordo com a rede local, secundário – ver texto
C1, C2 – 1 000 uF – capacitores eletrolíticos – ver texto
S1 – Interruptor simples
F1 – 500 mA – fusível
Diversos:
Placa de circuito impresso ou ponte de terminais, cabo de força, suporte para fusível,caixa para montagem, fios, solda, etc.
