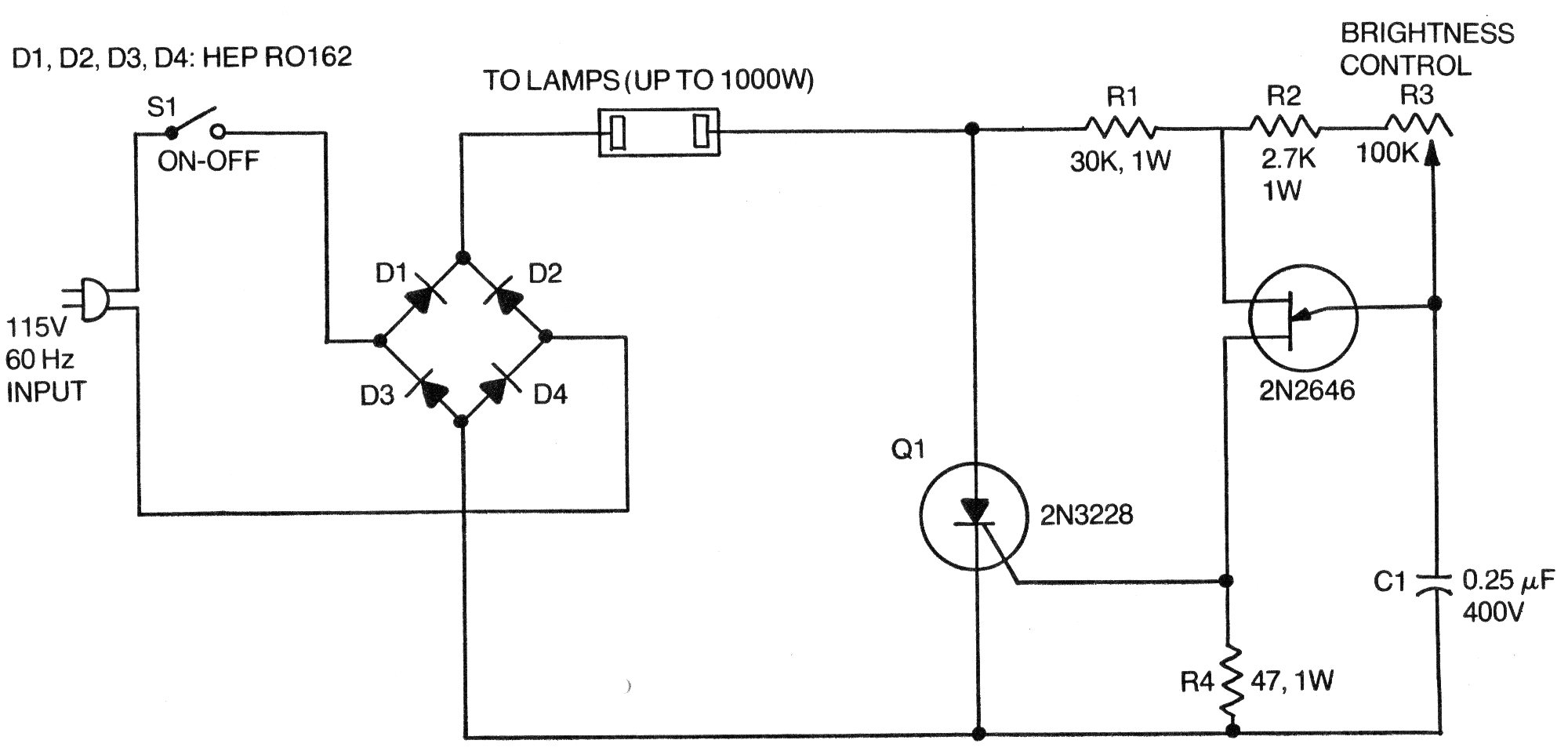

Este dimmer de onda completa foi encontrado numa documentação de 1976 da RCA que fabricava o SCR indicado. O circuito pode, entretanto, ser implementado com um SCR TIC106 para correntes até 3 A (300 W em 110 V), sem problemas. Os diodos da ponte podem ser os 1N4004 para correntes até 1 A e 1N5404 para o caso de correntes maiores. O capacitor C1 pode ser de 220 nF. O SCR deve ser montado em radiador de calor. Use este circuito apenas com lâmpadas incadescentes.
