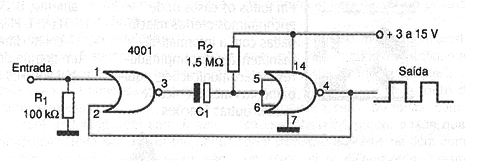

Na figura mostramos um monoestável que utiliza duas das quatro portas disponíveis no 4001. A duração do pulso gerado na saída quando se aplica um pulso de curta duração na entrada depende do valor do capacitor C. Esse componente pode ter valores na faixa de 1 nF a 100 uF. A alimentação pode ser feita com tensões de 5 a 1 5 V.
