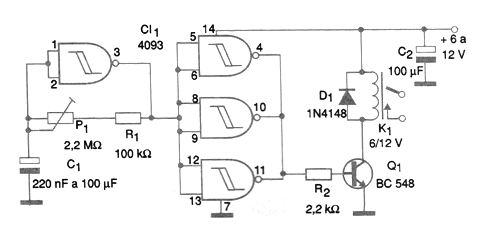

O circuito apresentado na figura permite ligar e desligar uma carga (através de um relé) em intervalos regulares determinados pelo ajuste de P1. O ciclo ativo é de 50%. Para outros ciclos ativos, temos nessa série circuitos uma configuração apropriada. A freqüência também depende de C1 que pode ter seu valor alterado numa ampla faixa, chegando a 1 500 uF quando se obtém um ciclo total de acionamento de perto de 1 hora. A alimentação depende do relé usado e na condição em que o relé não está acionado o consumo da unidade é muito baixo.
