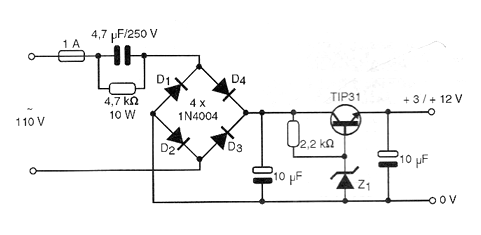

Nas aplicações em que não exista o perigo de qualquer contato com pontos vivos do circuito por parte do usuário, pode ser usada uma fonte sem isolamento da rede de energia. Este tipo de fonte tem a vantagem de não precisar de um transformador, que além de ser um componente caro, ocupa muito espaço. A fonte sugerida na figura pode fornecer tensões de saída entre 3 e 12 V, determinada pelo diodo zener, sob correntes de até 100 mA. O transistor deve ser dotado de um pequeno radiador de calor e o capacitor de entrada de 4,7 µF deve ser de poliéster metalizado com pelo menos 250 V de tensão de trabalho, se a rede for de 110 V. O circuito pode ser ligado em 220 V utilizando-se um capacitor de 2,2 µF com pelo menos 400 V de tensão de trabalho. Os diodos da ponte retificadora admitem equivalentes. Esta fonte pode ser usada para alimentar calculadora, rádios portáteis pequenos e outros dispositivos semelhantes.
