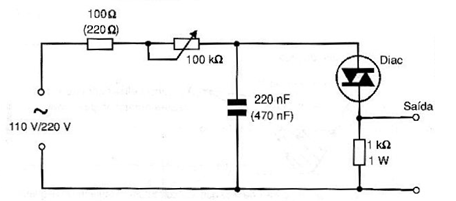

O circuito da figura pode ser usado para disparar um triac ou ainda um comparador num projeto em que se necessite de um pouso que seja produzido exatamente em determinado ângulo de fase de um sinal senoidal aplicado à entrada. O capacitor de 220 nF para a rede de 110 V e 470 nF para a rede de 220 V é dimensionado para se obter, com o ajuste do potenciômetro de 100 k ohms retardos entre 0 e 180 graus aproximadamente. Para outras frequências dos sinais senoidais o capacitor deve ser recalculado. Observe que o diac vai conduzir e permanecer até que o sinal de entrada tenha sua passagem por zero. Entre o instante do disparo e este instante temos a descarga do capacitor através do resistor de carga e a produção do pulso de saída. Isso significa que, se o resistor de carga não for corretamente dimensionado não haverá a descarga completa do capacitor e com isso o disparo no semiciclo seguinte ocorrerá com um ângulo menos e assim sucessivamente levando o circuito a um funcionamento de forma indesejada. A amplitude do pulso de saída produzido por este circuito é a tensão de disparo do DIAC já que ela estará presente nop capacitor neste instante.
