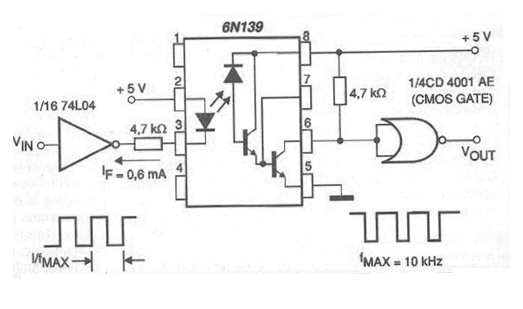

Na figura temos um circuito de interfaceamento de lógica TTL como lógica CMOS usando um acoplador óptico 6N139 alimentado com uma tensão de 5 V.
A corrente de operação é da ordem de 0,5 mA e a frequência máxima de transferência de dados é de 10 kHz.
Na figura temos um circuito de interfaceamento de lógica TTL como lógica CMOS usando um acoplador óptico 6N139 alimentado com uma tensão de 5 V.
A corrente de operação é da ordem de 0,5 mA e a frequência máxima de transferência de dados é de 10 kHz.
