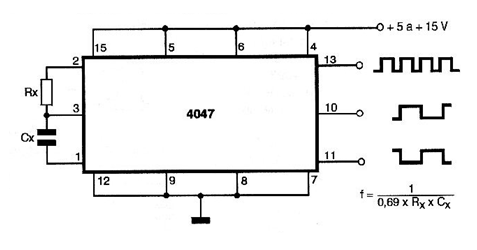

O circuito que mostramos na figura gera sinais retangulares de até 1 MHz com três tipos de saída, conforme indicado no próprio diagrama. Nos pinos 10 e 11 temos sinais complementares com metade da frequência do sinal orifinal que é obtido no pino 13. A frequência é dada pelos valores de Rx e Cx segundo fórmula que está no próprio diagrama. A alimentação do circuito pode ser feita com tensões de 3 a 15 volts.
