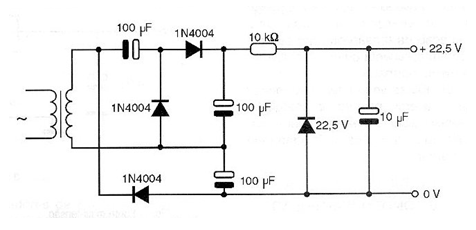

Alguns multímetros antigos possuem uma escala de alta resistência que tem um circuito interno alimentado por uma bateria de 22,5 V. Além de ser muito difícil (senão impossível) encontrar esta bateria atualmente, seu custo é muito alto. Uma alternativa consiste no uso de uma fonte que é justamente a exemplificada na figura. Esta fonte pode ser usada também em circuitos de polarização que exijam uma tensão neste valor (22,5 V) sob corrente muito baixa. O transformador tem enrolamento primário de acordo com a rede de energia, e secundário de 12 V com pelo menos 50 mA de corrente. O diodo zener é de 400 mW e os capacitores devem ter tensão de trabalho de 50 V ou mais. O mesmo circuito, com modificações, como, por exemplo, a inversão de todos os diodos e capacitores, pode ser usado como fonte de tensão negativa para polarização de circuitos.
