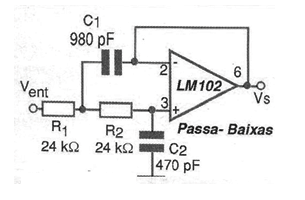

Na figura temos um filtro passa baixas, com frequência de corte em 10 kHz, sugerido também pela National Semiconductor em seu manual de aplicações lineares. Os valores dos componentes C1 e C2 que determinam a frequência de corte podem ser alterados. Esses valores, de série numérica que o leitor pode estranhar são de tolerâncias baixas. Valores comerciais de séries comuns de 5% podem ser usados, se a tolerância do projeto assim o permitir. A fonte de alimentação é simétrica e o amplificador operacional LM102 pode ser substituído por equivalentes. O leitor também deve estar atento para a máxima frequência que o amplificador operacional usado pode operar.
