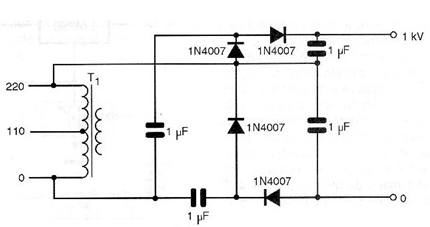

Este circuito nada mais é do que um quadruplicador de tensão que pode gerar perto de 1 000 V a partir dos 220 V obtidos de um auto-transformador, que não será necessário se a rede local já for de 220 V. O circuito dado na figura usa capacitores de poliéster metalizado com uma tensão mínima de trabalho de 600 V. Os diodos admitem equivalentes e a corrente de saída é de apenas alguns miliampères, pois deve-se considerar a reatância capacitiva dos capacitores usados no sistema quadruplicador.
