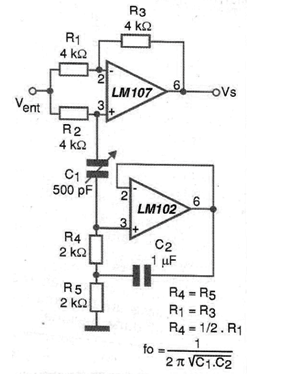

Um circuito de filtro bastante interessante e versátil, sugerido pela National Semiconductor é o mostrado na figura, com base nos amplificadores operacionais LM107 e LM102, que devem ser alimentados por fonte simétrica.
Os valores dos componentes usados devem manter as relações indicadas no diagrama e, para melhor desempenho devem ser de baixas tolerâncias. Também junto ao diagrama temos a fórmula que permite calcular a frequência de sintonia do filtro. Veja que ela depende basicamente do produto C1 x C2.
Uma aplicação importante para este circuito é na rejeição de ruídos de linha (60 Hz), já que ele pode ser facilmente sintonizado de modo a compensar as características dos componentes.
