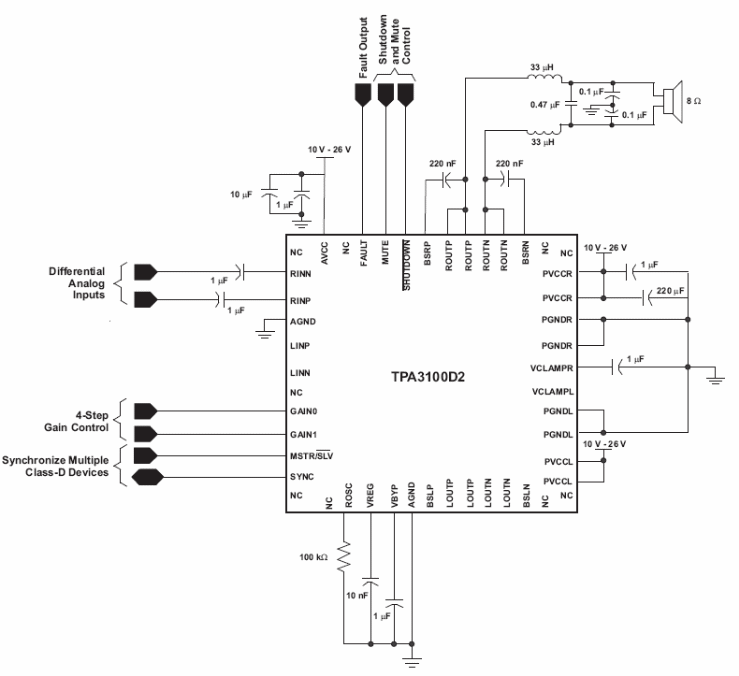

O circuito integrado TPA3100D2 da Texas Instruments (www.ti.com) consiste num eficiente amplificador classe D com saída em 8 ohms, indicado para equipamentos de som doméstico. O circuito de alta eficiência pode usar alto-falantes de 8 ohms e sua alimentação pode ser feita com tensões de 10 V a 26 V. O rendimento alcança 92% e ele conta com seleção de ganhos e entradas diferenciais. O circuito integrado TPA31002 pode ser encontrado em invólucros QFN ou HTQFP de 48 pinos para montagem em superfície. Com o ganho elevado apresentado, o circuito integrado dispensa o uso de dissipadores de calor. Os ganhos podem ser selecionados entre os valores de 20,26, 32 e 36 db
| Clique na imagem para ampliar |
