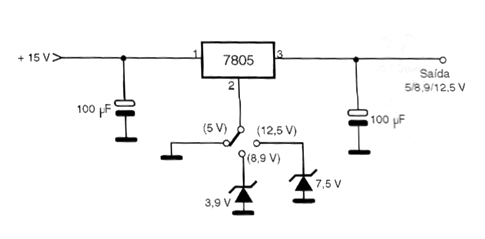

O circuito da figura pode fornecer tensões de 5, 8,9 e 12,5 V em sua saída, fazendo tudo isso a partir de um regulador fixo de tensão de 5 V. A corrente máxima de saída é de 1 ampère e o circuito integrado regulador de tensão deve ser dotado de um bom radiador de calor, principalmente se o leitor pretender trabalhar em seus limites de corrente. Os diodos zener são de 400 mW e o capacitor de entrada precisa ter uma tensão de trabalho maior do que a de entrada. O capacitor de saída pode ser de 16 V.
