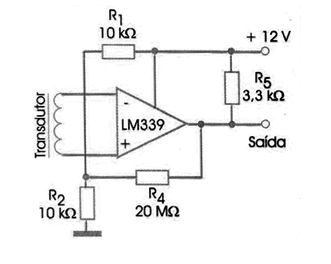

Na figura temos um circuito prático para utilização com transdutor magnético.
O resistor de 20 M ohms determina o ganho do circuito, devendo ser alterado em função da sensibilidade do transdutor. A fonte de alimentação deve ser simétrica, com tensão de acordo com a desejada para a amplitude do sinal que deve excitar a etapa seguinte.
