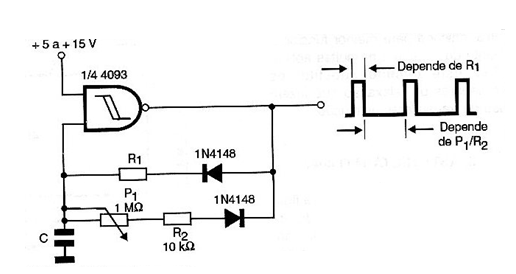

A largura dos pulsos produzidos pelo oscilador da figura é determinada pelo valor de R1 que pode ficar entre 1k ohms e 100 k ohms. A separação dos pulsos é ajustada no trimpot de 1 M ohms. A frequência final do circuito assim como os parâmetros anteriores também dependem do capacitor C. A frequência máxima de operação deste circuito é da ordem de 4 MHz para uma alimentação de 10 volts. O circuito pode funcionar com tensões de alimentação de 3 a 15 volts.
