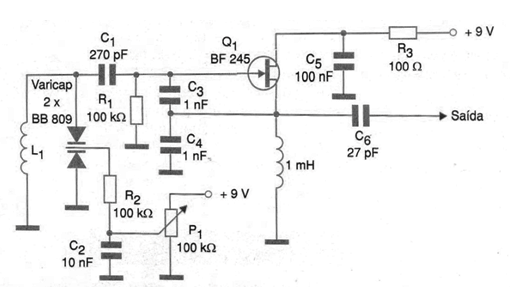

A grande vantagem do circuito mostrado na figura está no fato de que sua freqüência é controlada por uma tensão contínua. Isso permite que o circuito seja usado em conjunto com conversores digitais para analógico (DAC) controlando-se a freqüência quer seja pela saída paralela de um PC como por um microprocessador. O varicap pode ser do tipo duplo como representado no diagrama ou, na sua falta, podem ser usados dois variacaps separados como os BB809 que são relativamente comuns no nosso mercado. A bobina, formada por 40 espiras de fio 28 num tubo de 1 cm de diâmetro leva o circuito a gerar sinais centralizados aproximadamente em 3,5 MHz. Os capacitores usados no circuito devem ser cerâmicos e o transistor de efeito de campo de junção (JFET) admite equivalente como o MPF102. O circuito pode gerar sinais de até algumas dezenas de megahertz bastando apenas alterar a bobina para a faixa desejada. A largura da faixa varrida depende basicamente das características do varicap usado.
