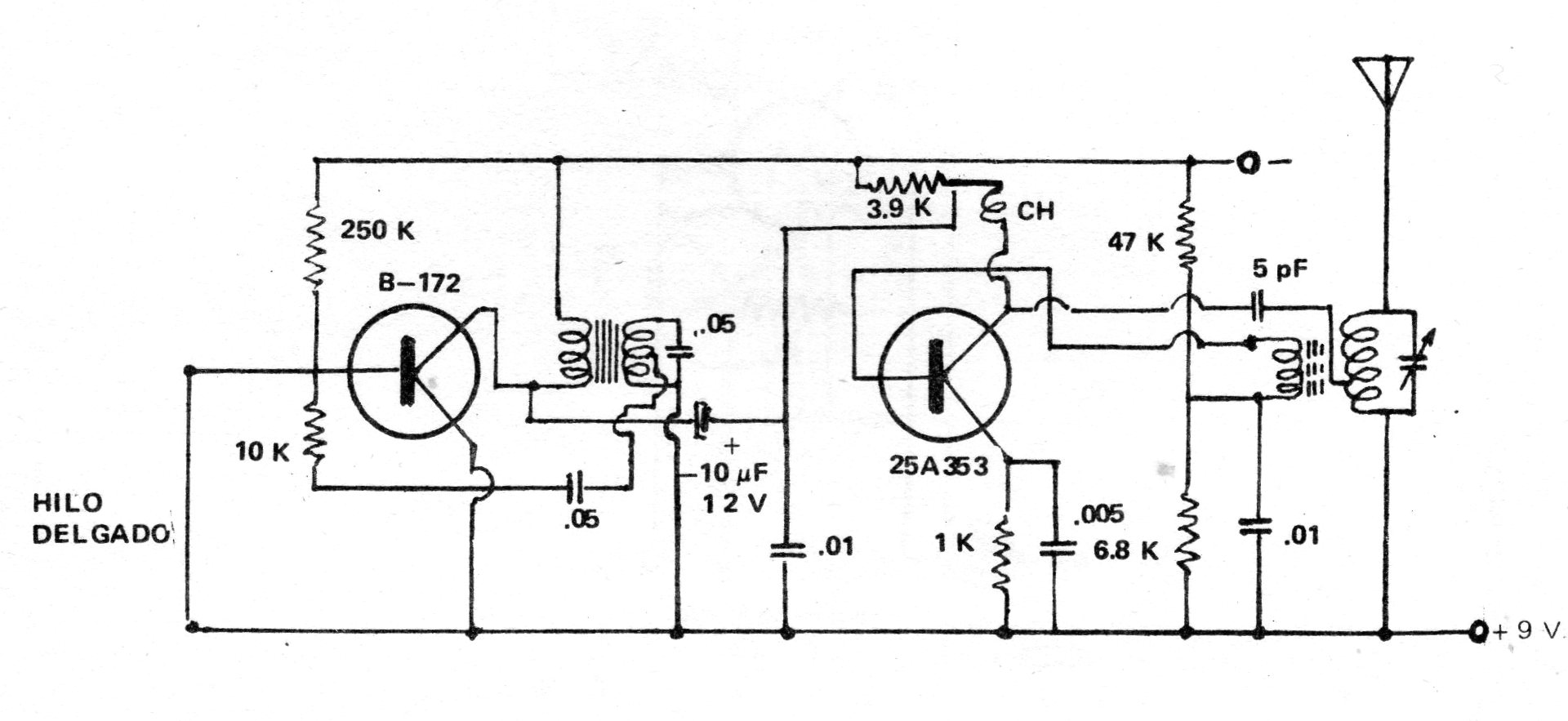

Este circuito, de uma publicação de 1978, emite um sinal modulado quando o sensor fino é interrompido. Com uma bobina formada por 20 espiras e 50 + 50 espiras de fio 28 ou 30 num bastão de ferrite, o sinal estará na faixa de ondas médias. O outro transformador é um driver obtido de um rádio ou gravador transistorizado da época. A antena deve ter de 80 a 120 cm e os transistores podem ser os BC558 com o emissor ligado à linha positiva de alimentação. O circuito também deve funcionar com alimentação de 6 V.
| Clique na imagem para ampliar |
