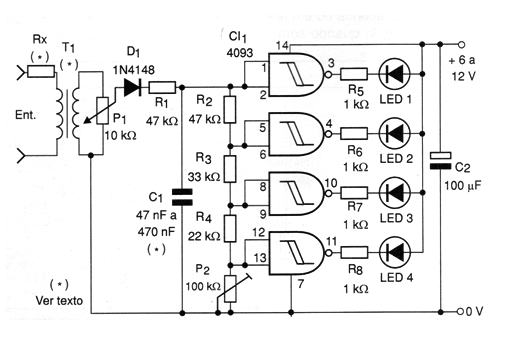

O circuito mostrado na figura, aciona uma barra de 4 LEDs com um sinal de áudio aplicado à sua entrada. Os resistores em série com os LEDs determinam o seu brilho podendo ser diminuídos se a tensão de alimentação for menor que 9 V. O capacitor C1 determina a inércia do sistema, ou seja, a velocidade com que ele responde às variações do sinal de áudio de entrada. O transformador serve para isolar o circuito de áudio do bargraph. Pode ser usado qualquer pequeno transformador de alimentação que tenha um enrolamento primário para a rede de energia (o qual será ligado ao potenciômetro) e um secundário de 3 a 9 V com corrente na faixa de 50 mA a 250 mA. O potenciômetro serve para ajustar o ponto de funcionamento do indicador de barra móvel em função da intensidade do sinal de entrada. O trimpot de 100 k ohms serve para ajustar a escala, de modo que todos os LEDs fiquem apagados na ausência de sinal. Na verdade, este trimpot ajusta a extensão da escala. O circuito pode ser adaptado para operar com 2 4093 e assim acionar até 8 LEDs numa escala. Nesse caso, a rede de resistores de entrada deve ser adaptada. Para maior número de LEDs, entretanto, a tensão de alimentação deverá estar entre 9 e 12 V. O primário do transformador é ligado à saída do alto-falante do aparelho de som. Rx depende da potência do equipamento de som, conforme a seguinte tabela:
Potência
Rx
até 5 W
10 ohms x ½ W
5 a 20 W
22 ohms x ½ W
20 a 50 W
47 ohms x 1 W
50 a 100 W
100 ohms x 1 W
mais de 100 W
220 ohms x 1 W
