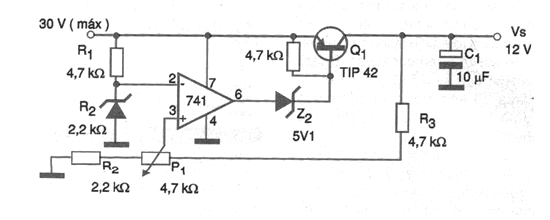

Se bem que exista uma quantidade enorme de circuitos integrados reguladores de tensão de 12 V, pode ser que o leitor tenha a necessidade de improvisar um, ou mais que isso, obter uma tensão de saída que possa ser ajustada numa faixa em torno de 12 V com certa facilidade e com corrente chegando a 2 ou 3 A. Para essa finalidade o circuito mostrado na figura 8 consiste numa boa solução, inclusive com a possibilidade de ser modificado para fornecer outras faixas de tensão como 6, 9, 15 V, etc. Os diodos zener podem ter tensões levemente diferentes e o ajuste da tensão de saída é feito no trimpot P1. O transistor deve ser dotado de um bom radiador de calor, em função da corrente que vai ser drenada pelo circuito de carga. Observamos que a tensão de entrada deve ficar entre 3 V acima da tensão desejada na saída e um máximo de 30 V. Não será preciso dotar o amplificador operacional de alimentação simétrica.
