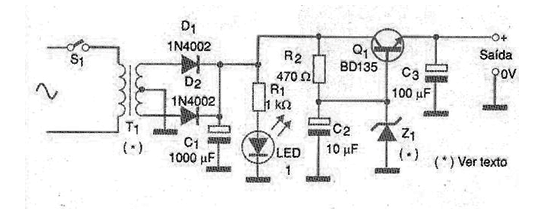

Na figura apresentamos um circuito extremamente simples de uma fonte de tensão regulada por diodo zener. Dependendo do transistor usado podemos obter correntes de até alguns ampères de saída. Observamos que o diodo zener deve ter uma tensão de 0,6 V a mais do que a tensão desejada na saída, já que existe uma queda de tensão dessa ordem na junção base-emissor do transistor. A potência dissipada pelo transistor, que deve ser montado num bom radiador de calor será dada pelo produto da diferença entre a tensão de entrada e saída, pela corrente drenada pela carga. A dissipação do diodo zener é função do ganho do transistor, devendo ser determinada a corrente nesse componente e multiplicada pela sua tensão. Aplicações típicas desta fonte estão na alimentação de pequenos dispositivos de baixas tensões (entre 3 e 12 V) que precisem de correntes até 1 A aproximadamente.
