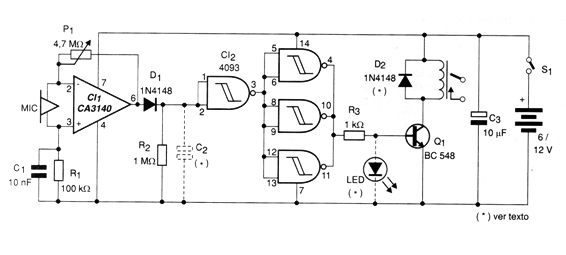

O circuito mostrado na figura faz com que um LED acenda ou um relé feche seus contactos quando som é captado pelo microfone. Usando um relé, podemos usar o circuito como “vox” ou seja, uma chave que liga um gravador ou outro equipamento em função do som ambiente. A sensibilidade do circuito é controlada pelo potenciômetro de realimentação. O microfone usado é do tipo dinâmico de baixa impedância (100 a 600 ohms) e o relé deve ter tensão de bobina de acordo com a tensão de alimentação. O capacitor C3 serve para evitar repiques do relés, filtrando pequenas oscilações de som as quais não devem atuar sobre o circuito. Seu valor pode ficar entre 10 nF e 1 uF.
O microfone deve ser instalado próximo do circuito. Se for instalado a mais de 1 metros deve ser usado fio blindado para sua conexão. Como, na condição de espera, o consumo é muito baixo, podem ser usadas pilhas ou bateria na fonte de alimentação. Se for usada fonte externa, sua filtragem deve ser excelente para que roncos da rede de energia não provoquem o acionamento aleatório do circuito.
