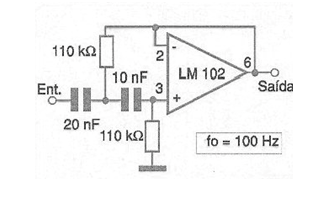

O filtro mostrado na figura 1 é sugerido pela National Semiconductor tendo uma frequência de corte de 100 Hz determinada pelos valores dos capacitores e dos resistores usados. O filtro é de primeira ordem com 6 dB por oitava e o amplificador operacional é o LM102. Outros amplificadores operacionais podem ser usados respeitando-se suas características, principalmente de frequência máxima de operação. A fonte de alimentação deve ser simétrica e na faixa passante o ganho do circuito é unitário.
Filtro de 100 Hz.
