O circuito, mostrado na figura 1, é sugerido pela Texas Instruments, fazendo uso de um A frequência é determinada pelos capacitores, os quais podem ter seus valores alterados, para que seja obtido outro corte. Como se trata de um filtro de primeira ordem, sua atenuação abaixo da frequência selecionada é de 6 dB por oitava. A fonte de alimentação usada deve ser simétrica e circuitos integrados equivalentes podem ser empregados. Devem ser usados amplificadores operacionais com transistores de efeito de campo na entrada.

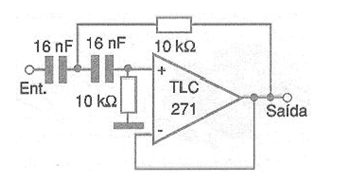

Figura 1 – Filtro com amplificador operacional.
