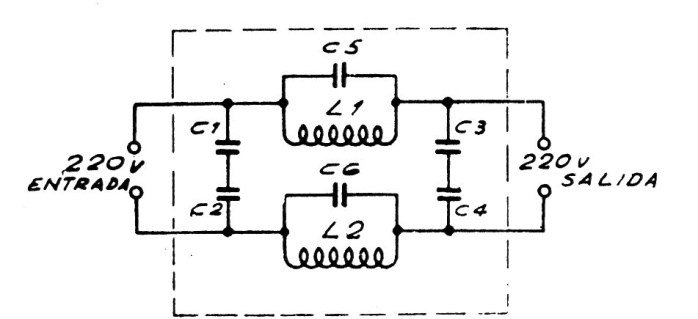

Este filtro também funciona na rede de 110 V. Os capacitores são cerâmicos de 100 nF com tensões de pelo menos 400 V. As bobinas são formadas por 50 espiras de fio 24 num bastão de ferrite e C5 e C6 são trimmers (opcionais) que possibilitam uma eventual sintonia do sinal que está causando problemas. O circuito é indicado para a recepção de TV analógica em VHF e UHF.
