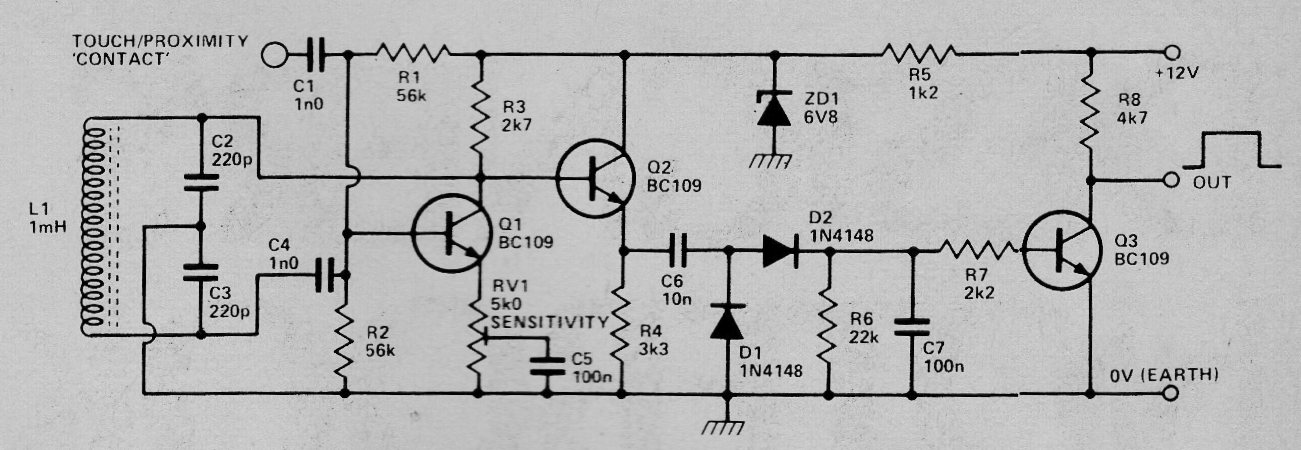

Encontramos este circuito numa publicação inglesa de 1980. Ele fornece um sinal lógico de saída ao ser tocado o sensor. O sinal pode ser usado para acionar uma etapa de potência ou relé. O circuito opera como um oscilador que é amortecido quando se toca ou se aproxima do sensor. A alimentação pode ser feita com tensões de 5 a 12 V. Nunca use fonte sem transformador para alimentar este circuito. Os transistores podem ser os BC548. A bobina consiste em aproximadamente 200 espiras de fio 32 num bastão de ferrite.
| Clique na imagem para ampliar |
