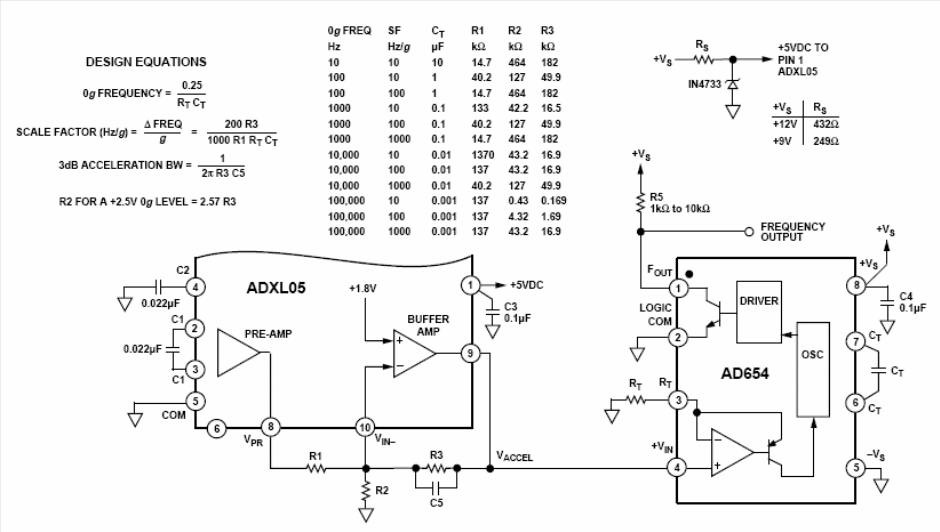

Este circuito foi sugerido pela Analog devices (www.analog.com) em seu Application Note AN-411 consistindo num circuito em que a freqüência de saída varia diretamente com a aceleração aplicada ao sensor. Este circuito é mostrado na figura 1. A alimentação pode ser feita com tensões de fontes simples entre 9 V e 12 V. O sensor é um ADXL05 de +/-5g que converte qualquer aceleração aplicada diretamente numa tensão de tensão. Esta tensão é então aplicada a um AD654 que consiste num conversor tensão-freqüência de baixo custo. A tabela junto ao diagrama dá os valores de componentes para diversas faixas de freqüências de saída. Nesta tabela também temos a discriminação da aceleração em termos de Hertz/g. A tensão de saída no pino 8 do ADXL05 é de +2,5 V sem aceleração, e varia de 200 mV acima ou abaixo deste valor para cada 1g de aceleração detectada.No mesmo diagrama temos as fórmulas que possibilitam o cálculo dos componentes para se obter características específicas para o projeto. No projeto, os resistores devem ser de precisão e R1a deve ser aproximadamente 50% do valor de R1b. Pode-se utilizar resistores de alta precisão para calibração e depois fazer sua troca por tipos de 1% de tolerância.
