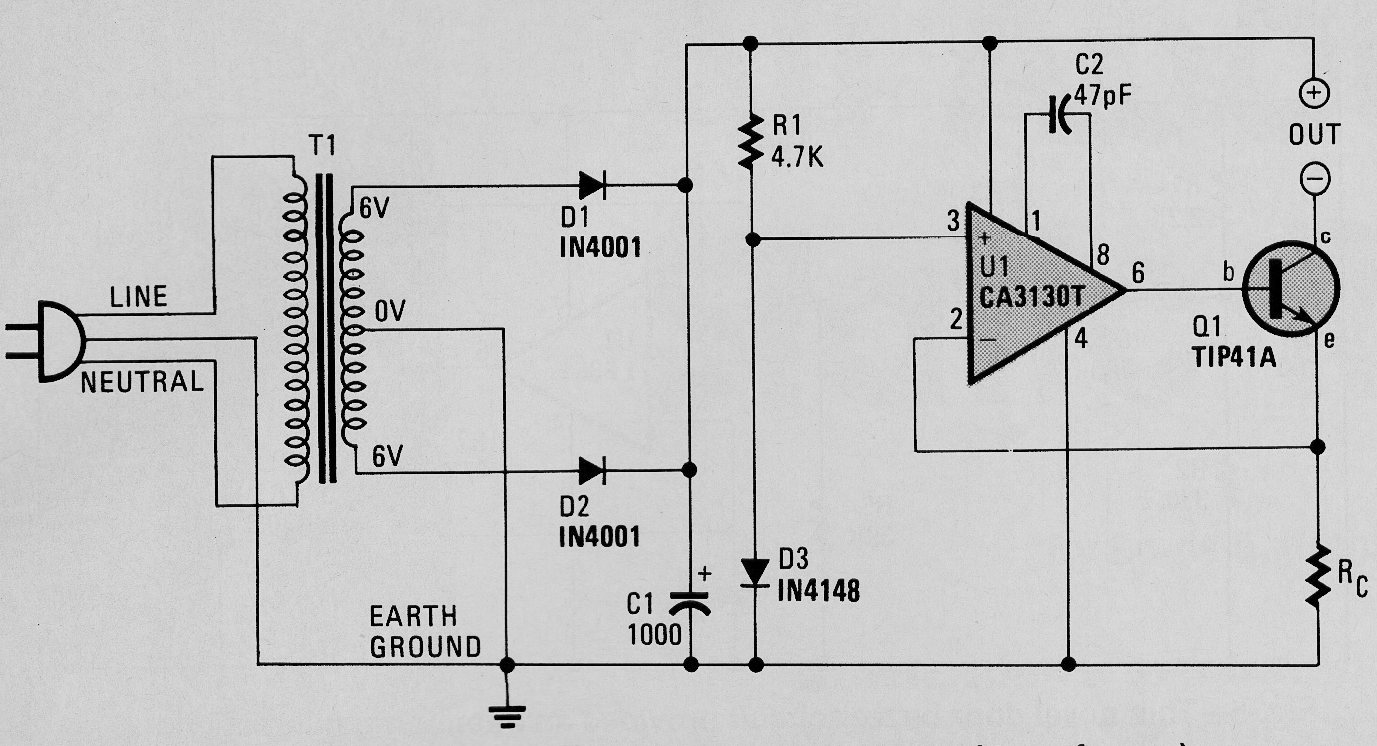

Este carregador de baterias de 6 V foi encontrado numa Hands On Electronics de 1987. Rc determina a corrente de carga devendo ser calculado de acordo com a bateria. O transistor Q1 deve ser dotado de radiador de calor e o secundário do transformador deve ter uma corrente de acordo com o máximo da carga prevista.
| Clique na imagem para ampliar |
