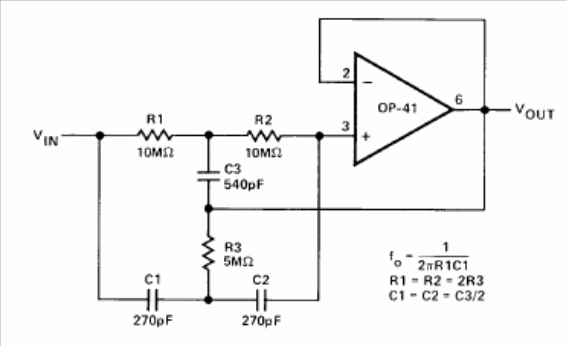

O circuito que mostramos na figura 1 rejeita as frequências em torno do valor para o qual foi calculado. As fórmulas que permitem determinar a frequência em função dos componentes são dadas junto ao diagrama. A elevada impedância de entrada do amplificador operacional permite o uso de resistores de valores elevados e com isso é possível obter um fator Q elevado. A fonte de alimentação deve ser simétrica e outros amplificadores operacionais de mesmas características devem ser utilizados. Observe que os componentes do duplo T devem manter a relação de valores indicadas pelas fórmulas.
