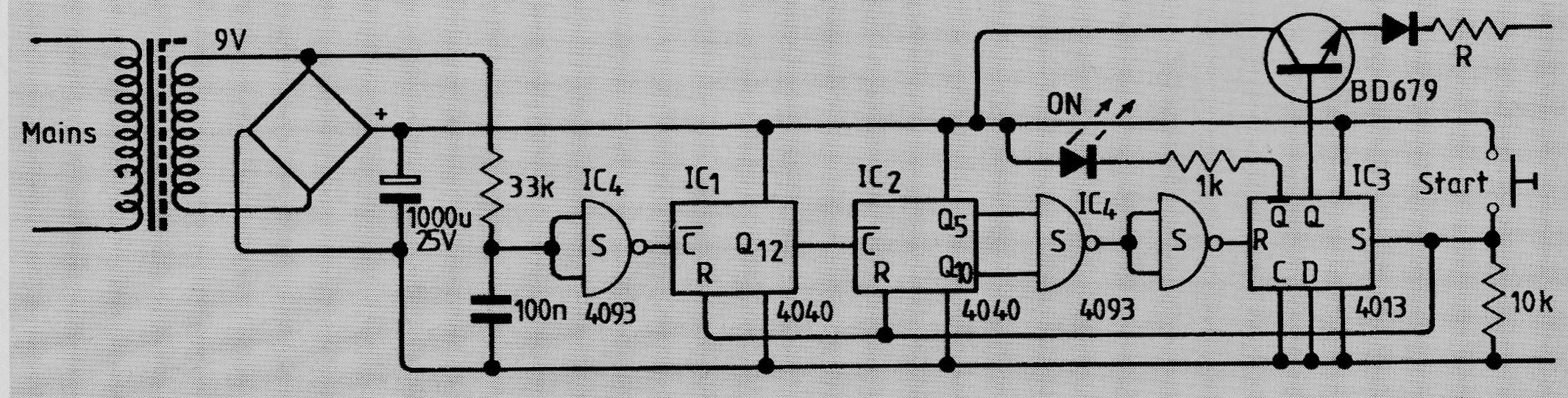

Este circuito foi encontrado numa publicação inglesa de 1991. Como naquele país a rede é de 50 Hz e no nosso 60 Hz, o capacitor de temporização de 100 nF deve ser aumentado para 120 nF. O transistor pode ser o TIP31 ou BD135 e o transformador deve ter 500 mA ou mais de secundário. Pode-se ainda aumentar o capacitor para 180 nF para uma carga aproximada de 16 horas. A precisão do tempo depende da tolerância dos componentes utilizados.
| Clique na imagem para ampliar |
