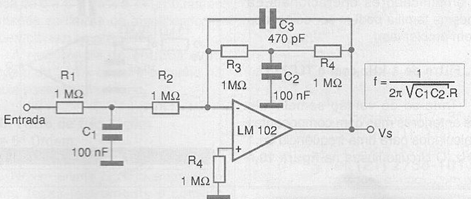

O circuito mostrado na figura 1 tem uma ação mais eficiente, com uma atenuação de 12 dB por oitava a partir da frequência de corte, calculada pela fórmula junto ao diagrama. Observe que C3 deve manter a relação de metade do valor de C1 e C2. O amplificador operacional usado é do tipo com transistor de efeito de campo na entrada como os da série TLC ou ainda o CA3140. A fonte de alimentação deve ser simétrica e a impedância de entrada é muito alta.
