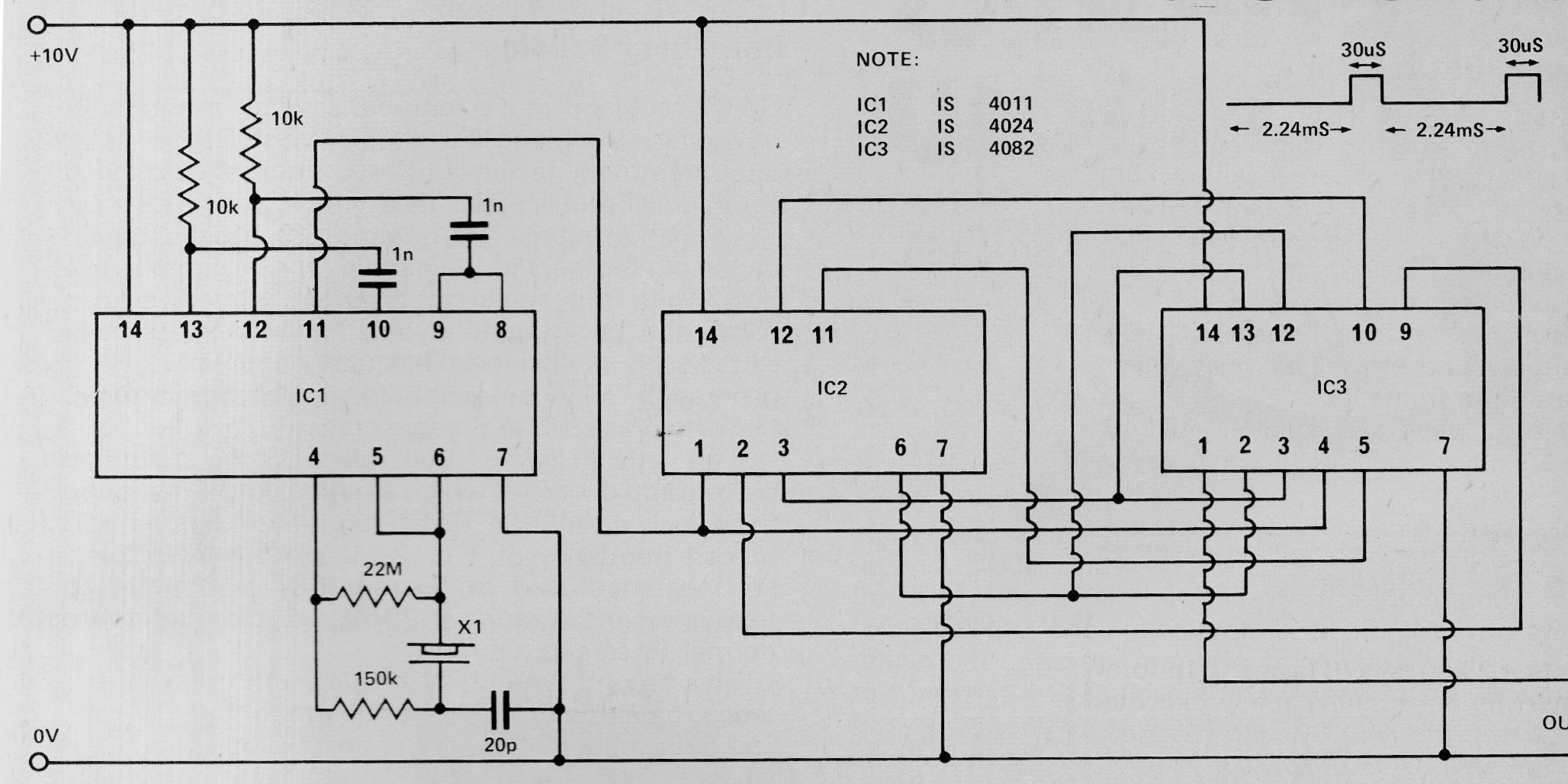

O cristal deste circuito é de 32,758 kHz usado em TV. O circuito foi obtido numa publicação inglesa de 1977, sendo capaz de gerar um tom de 440 Hz para afinação de instrumentos musicais. A saída deve ser ligada à entrada de um amplificador. O sinal produzido é retangular e a alimentação, na verdade, pode ficar entre 9 e 12 V.
| Clique na imagem para ampliar |
