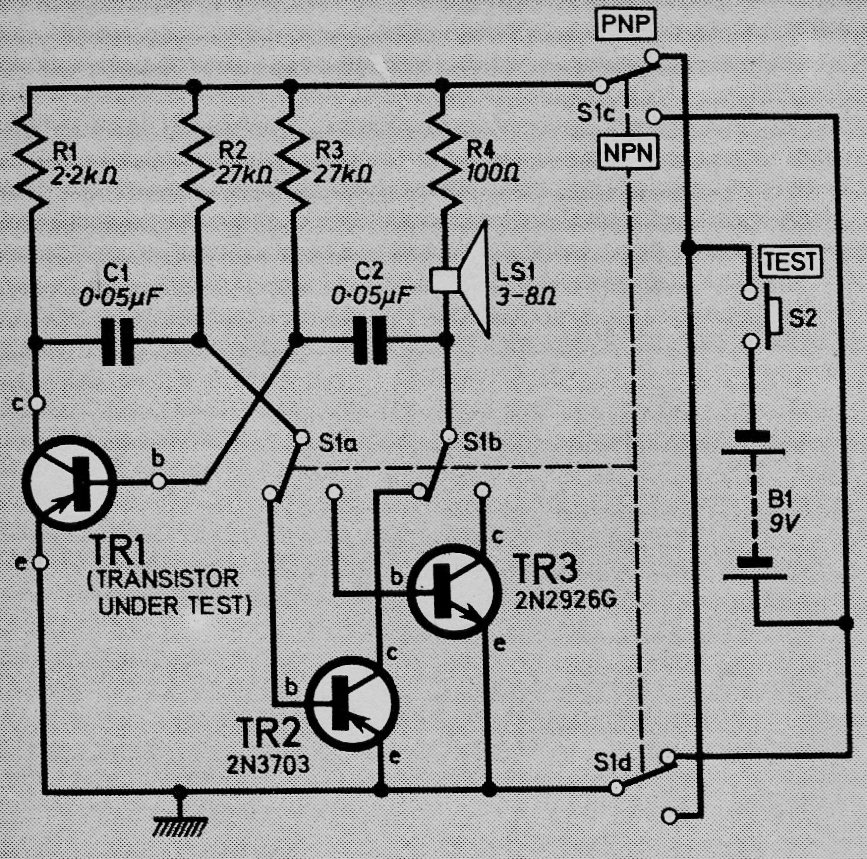

Este simples teste de transistores de uso geral NPN e PNP foi encontrado numa publicação de 1974. Os transistores TR2 e TR3 podem ser os BC558 e BC548. O circuito emite um apito quando o transistor em teste está em bom estado. A alimentação também pode ser feita com 6 V. Os capacitores C1 e C2 determinam a frequência do som emitido no teste.
