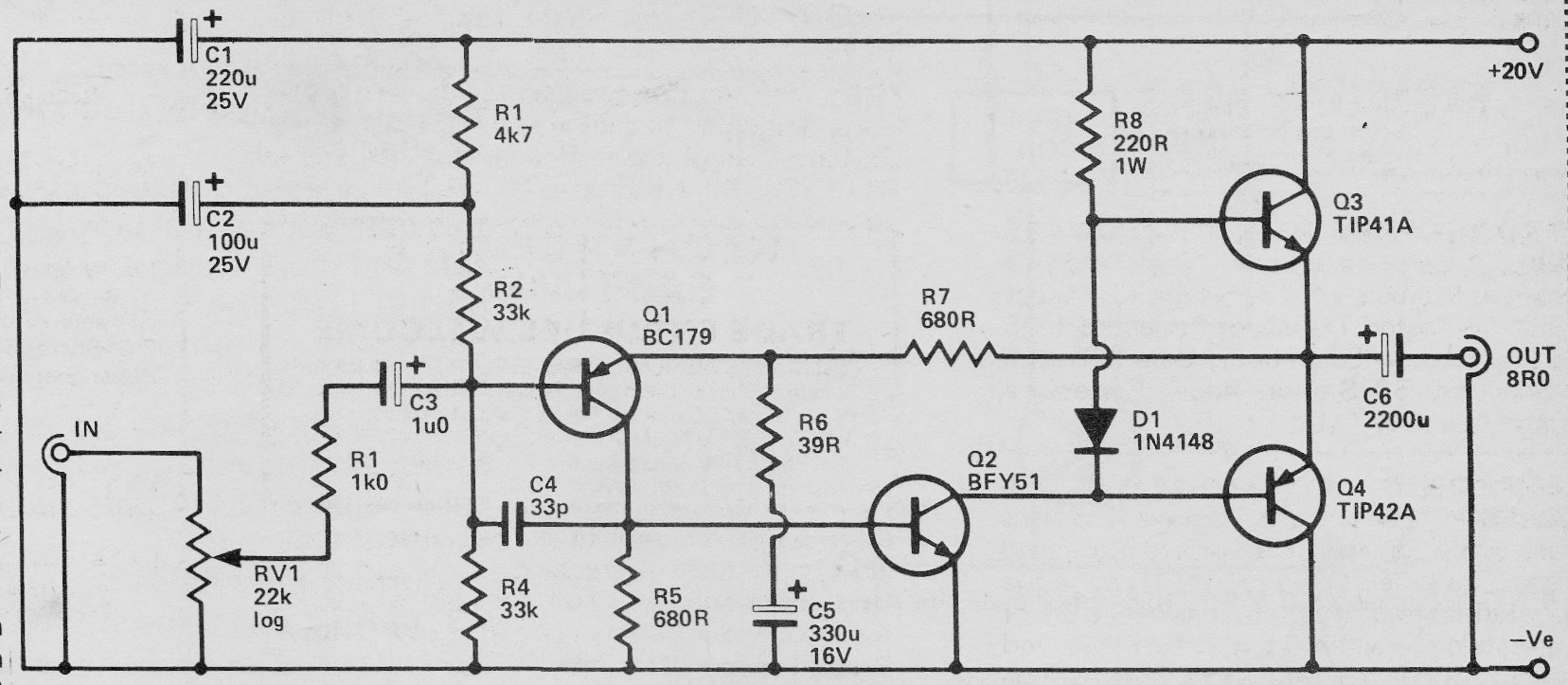

Esta configuração tradicional de amplificador em simetria complementar foi encontrada numa documentação de 1980. O circuito deve ser alimentado com uma tensão de 20 V de fonte de pelo menos 1 A e os transistores de saída devem ser dotados de radiadores de calor. Q1 pode ser um BC559 e Q2 um BD135. O circuito tem excelente qualidade de som com uma potência de áudio próxima de 5 W em carga de 8 ohms.
| Clique na imagem para ampliar |
