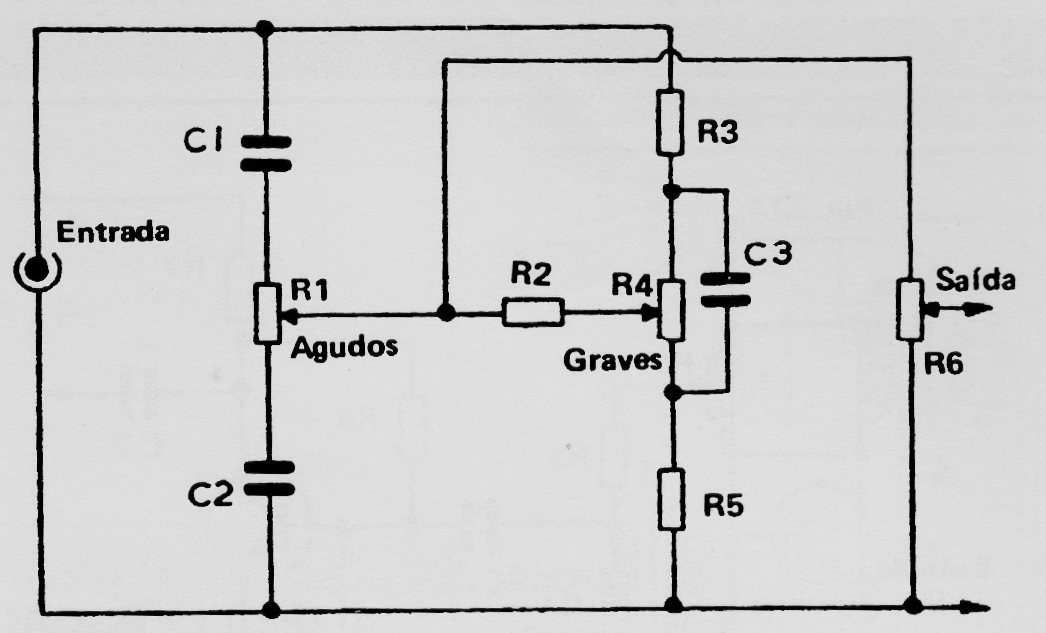

Este controle de graves e agudos apenas atenua os sinais correspondentes exigindo uma amplificação posterior. R1 e R4 são de 2,2 M ohms. R2 é de 390k, R3 e R5 de 100 k. Os capacitores são: C1 e C2 de 270 pF, C3 de 680 pF. R6 é de 2,2 M ohms. O circuito deve ser acoplado a uma etapa de muito alta impedância de entrada, preferivelmente com FET.
