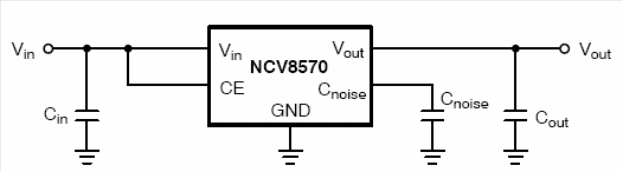

O circuito mostrado na figura consiste num regulador de baixa queda de tensão (LDO) para 200 mA utilizando o circuito integrado NCV8570, um novo semicondutor da On semiconductor (www.onsemi.com). O circuito integrado utilizado pode ser escolhido para ter tensões de saída de 1,8 V, 2,5 V, 2,75 V, 2,8 V, 3,0 V e 3,3 V. O ruído é de apenas 15 uVrms e ele possui shutdown térmico.
Circuito regulador de tensão com o LDO NCV8570 da On Semiconductor.
