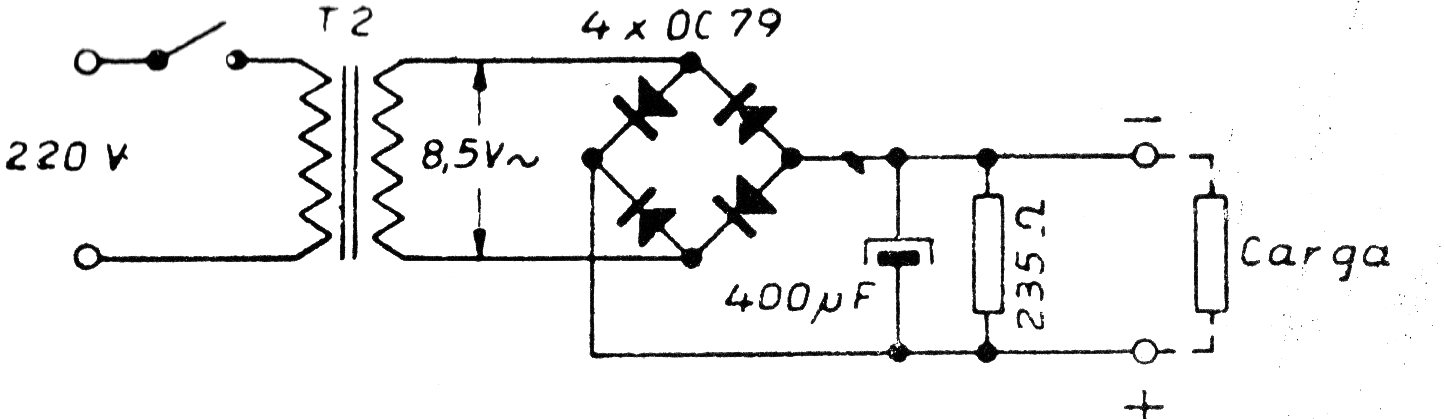

Esta fonte, obtida numa publicação de 1973, sugere o uso de transistores de germânio parcialmente queimados como retificadores. A fonte fornece aproximadamente 9 V de saída com uma corrente máxima da ordem de 50 mA. No caso, foram usadas as junções base-emissor de velhos transistores OC79, mas outros transistores podem ser usados. O capacitor pode ser de 470 uF e o transformador tem 50 mA de corrente de secundário.
| Clique na imagem para ampliar |
