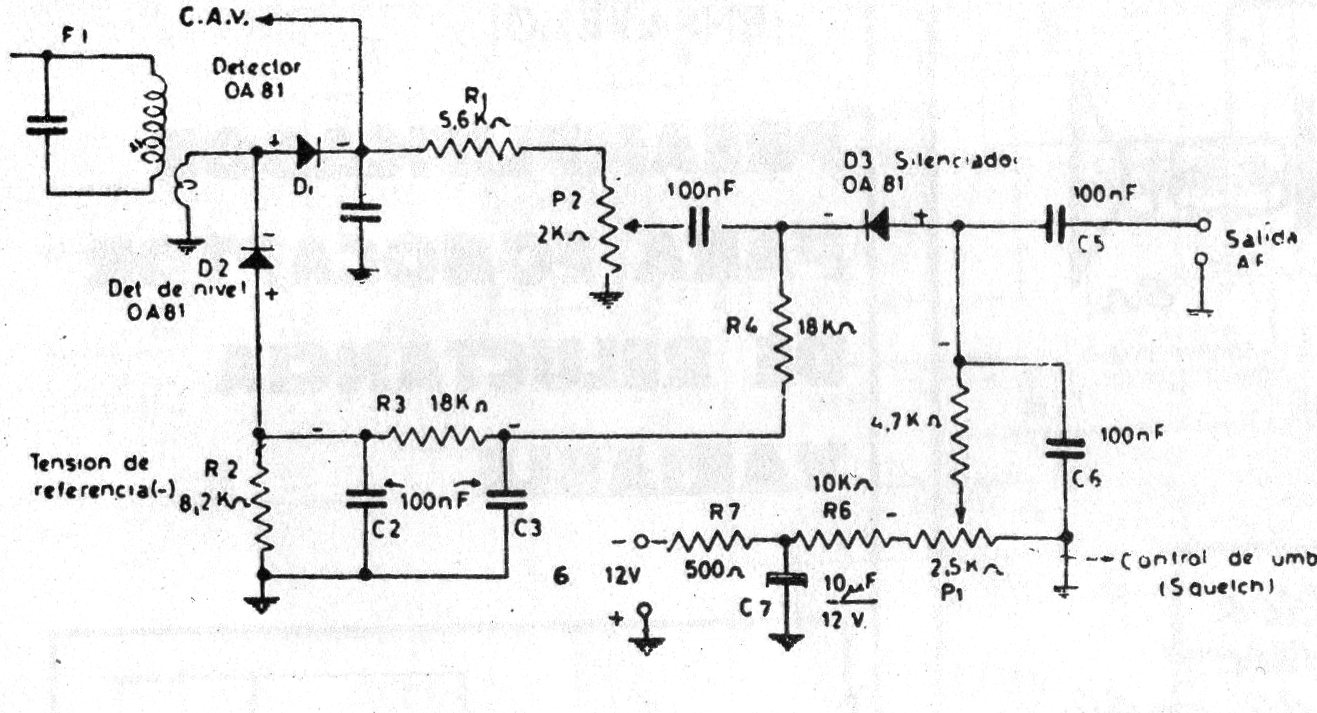

Este circuito, usando em receptores de telecomunicações, tem por finalidade silenciar ruídos que podem prejudicar a reprodução sonora. O circuito é de uma publicação de 1973 e usa diodos comuns sendo ligado à última FI do receptor de comunicações modulado em amplitude. O circuito tem sua saída aplicada a um amplificador. O Squelch é o controle de silenciamento que atua sobre o circuito.
