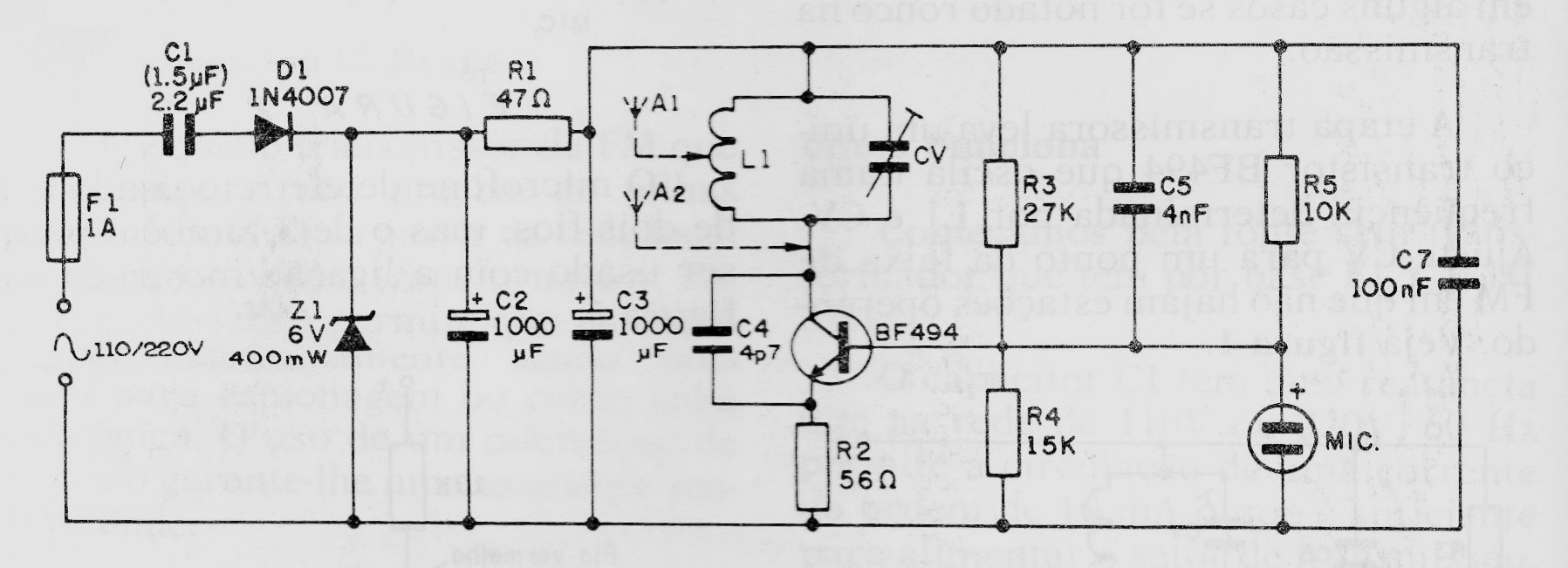

Este circuito, de nossa autoria, publicado numa antiga edição de década de 90 é alimentado diretamente pela rede de energia. Os sons captados pelo microfone são enviados para um receptor a uma distância de algumas dezenas de metros e recebidos num rádio comum de FM. O circuito tem boa sensibilidade e baixo consumo. A bobina é formada por 4 espiras de fio rígido fino com diâmetro de 1 cm sem núcleo e a antena um pedaço de fio rígido de 12 a 20 cm de comprimento. Os capacitores devem Sr cerâmicos exceto C1 que é de poliéster para 400 V e C2 eletrolítico. O valor entre parênteses é para a rede de 220 V.
| Clique na imagem para ampliar |
