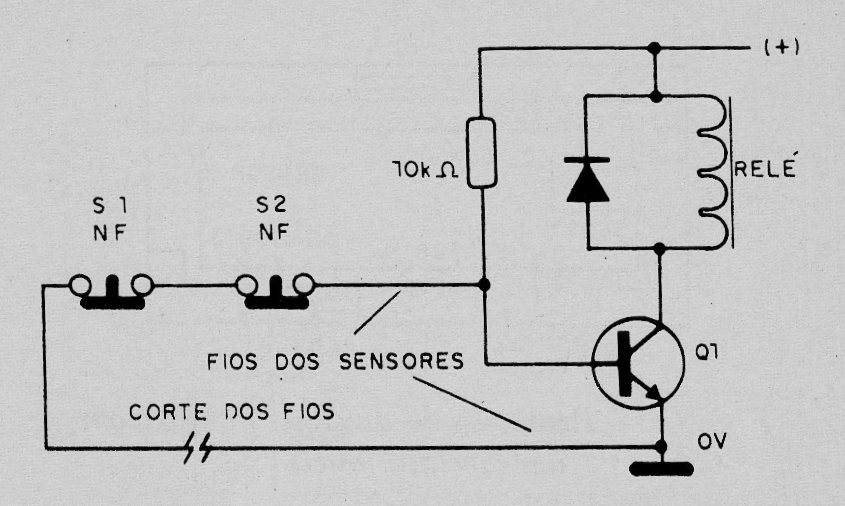

Este circuito pode ser alimentado com tensões de 6 ou 12 V, conforme o relé utilizado. O transistor pode ser o BC548 e o resistor pode ainda ter valores maiores para menor consumo em espera, com até 47k. Os sensores no desenho são apenas dois, mas a quantidade pode ser muito maior. Sensores do tipo reed são os ideais para a proteção de residências, lojas, instalações industriais, etc.
