O filtro mostrado na figura 1 pode operar com frequências até várias dezenas de megahertz graças ao uso de um amplificador operacional rápido. Resistores e capacitores determinam a faixa de frequências que pode passar. Observe a necessidade de desacoplamento dos pinos de alimentação, feito com capacitores cerâmicos montados os mais próximos quanto seja possível desses elementos. A fonte de alimentação deve ser simétrica e deve-se tomar especial cuidado com o layout da placa, pois se trata de circuito que opera em alta frequência.

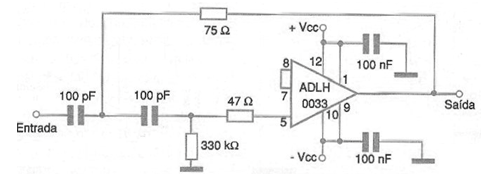

Figura 1 – Filtro passa – altas para altas frequências.
