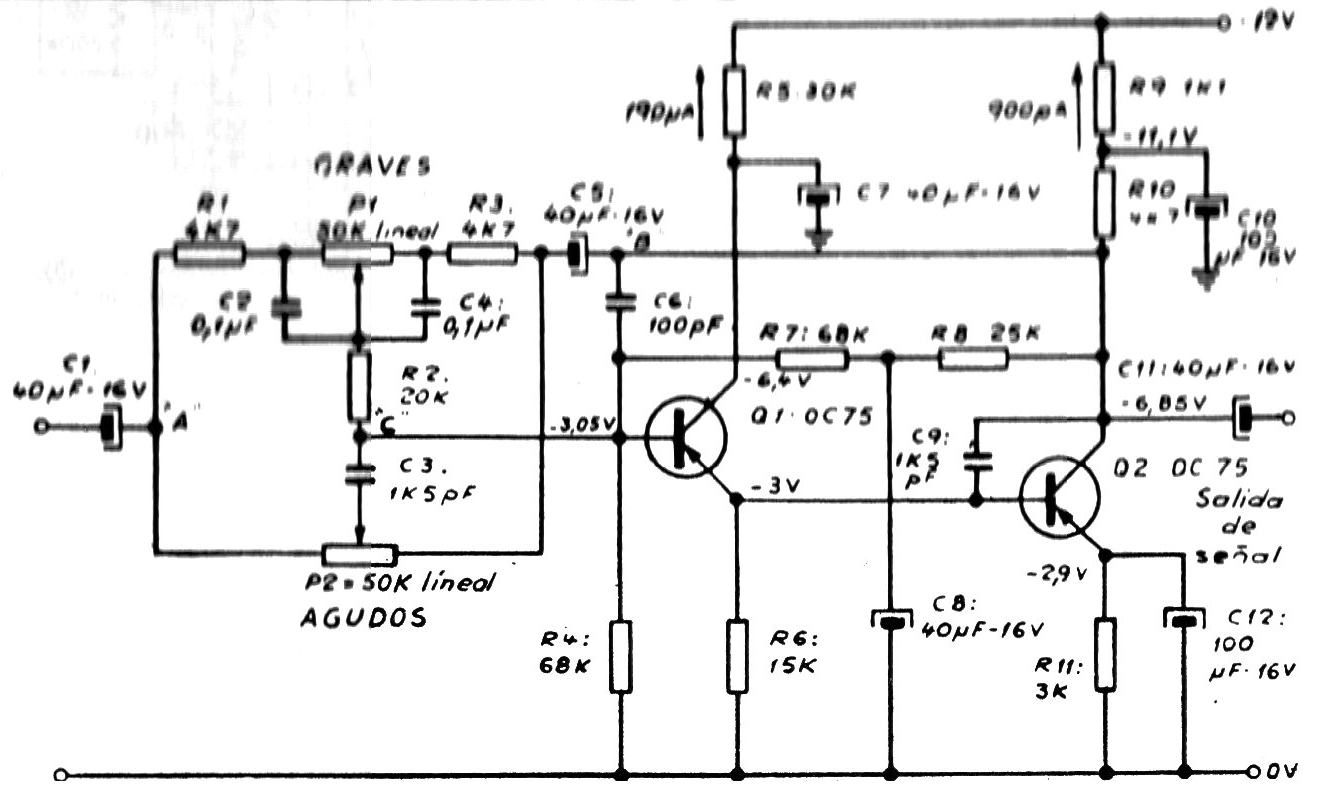

Obtivemos este circuito de uma antiga revista argentina. O circuito usa originalmente transistores de germânio. No entanto, com alterações nos resistores de polarização como R6, R4, R7 e R11 podem ser testados transistores de germânio. Os potenciômetros podem ser de 47k já que os valores de 50k originais, não mais são comuns, por não estarem de acordo com os padrões atuais. Os capacitores de 47 uF também podem ser substituídos pelos equivalentes atuais de 47 uF.
| Clique na imagem para ampliar |
