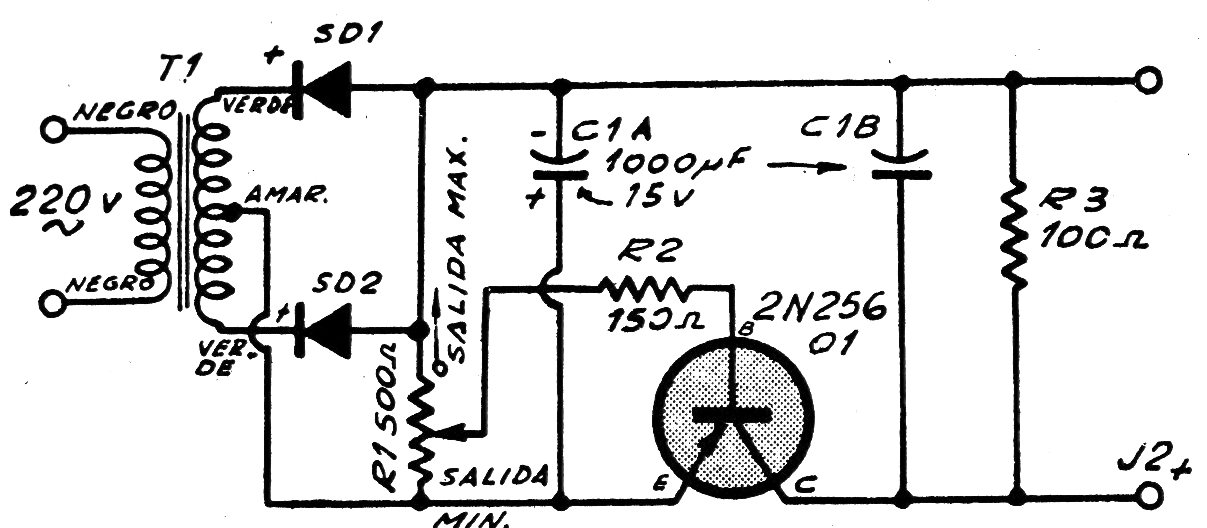

Esta antiga fonte de alimentação variável com transistor PNP foi obtida numa publicação argentina da década de 1970. O circuito pode ser montado com um transistor TIP32 e os diodos podem ser os 1N4002 ou 1N4004. O transformador deve ter secundário de 12 V x 500 mA e o transistor deve ser dotado de radiador de calor. A fonte não possui proteção contra curto-circuitos na saída.
| Clique na imagem para ampliar |
