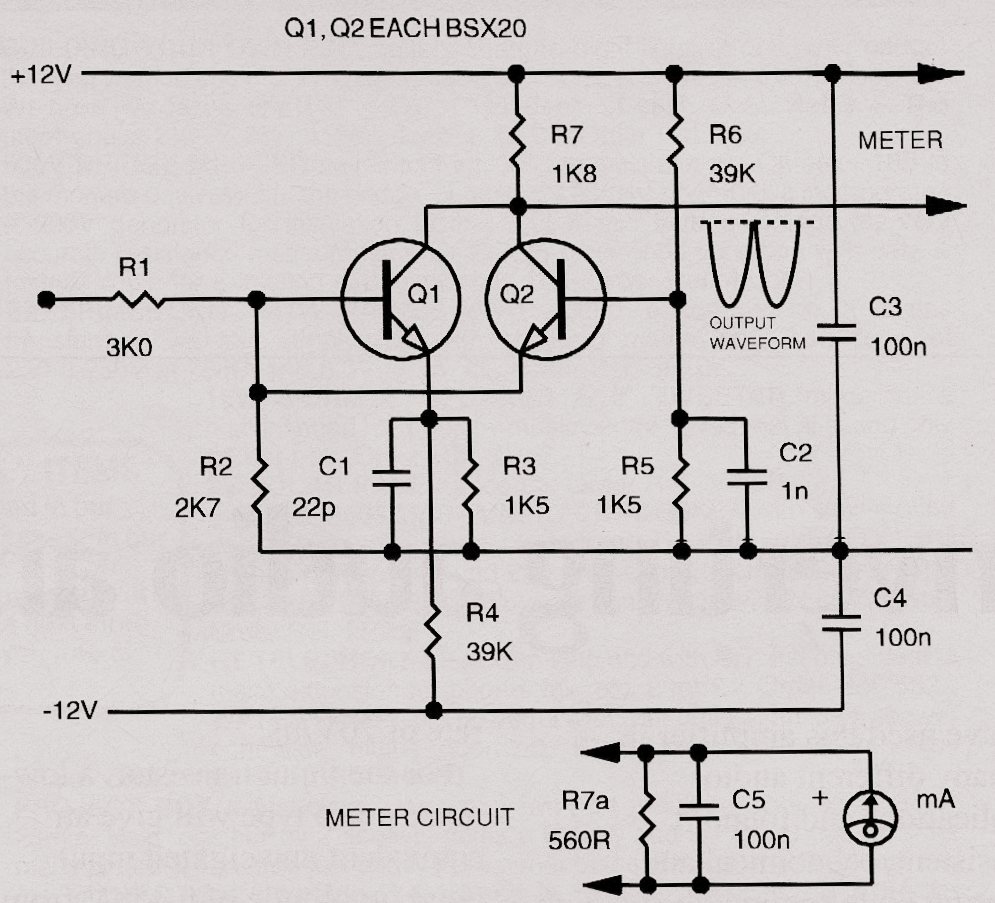

Este circuito, de uma publicação de 1992 é indicado para aplicações em instrumentação. Os transistores são de comutação, e dependendo da frequência do sinal, podem ser usados os 2N2222. O circuito usa fonte simétrica e a saída tem a forma de onda mostrada no próprio diagrama. O circuito indicador usa um miliamperímetro de 0 a 1 mA.
| Clique na imagem para ampliar |
